เครื่อง Thermoforming

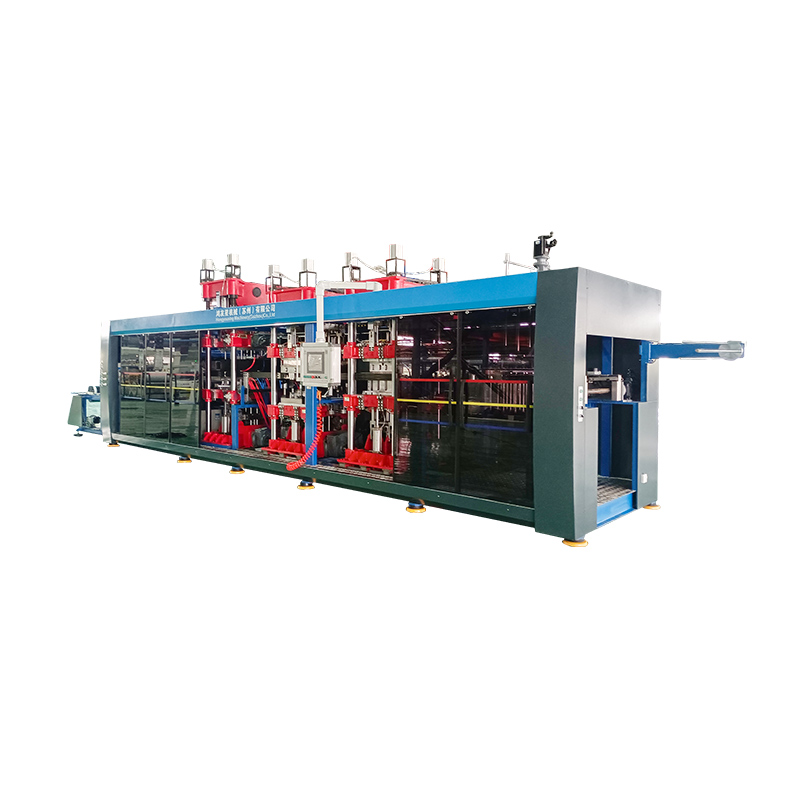

Hyx 7185-4 เต็มระบบ 4 สถานีเครื่อง Thermoforming
อีเมล: [email protected]
ติดต่อเรา
ข้อมูลจำเพาะ
คุณสมบัติหลัก:
Adopt Plc Control ระบบทั้งหมดเป็นไปโดยอัตโนมัติอย่างสมบูรณ์พารามิเตอร์ดิจิตอล
แสดงการใช้งานง่าย
เครื่องนี้สามารถผลิตถาดพลาสติกพร้อมแผ่นตามวันที่ด้านล่าง x
ความสามารถในการใช้แผ่นพลาสติกชนิดต่าง ๆ
โครงสร้างไฮดรอลิก 4 เสา, มีความเสถียรมากขึ้น, เสียงรบกวนต่ำ
สายความร้อนนำเข้าเครื่องทำความร้อนเซรามิกการควบคุมอุณหภูมิที่แม่นยำอายุการใช้งานยาวนาน
เราให้บริการที่กำหนดเองสำหรับคุณเครื่องสามารถออกแบบและ
ผลิตตามความต้องการของคุณ
ระบบการขนส่งแผ่นเซอร์โวมอเตอร์ขั้นสูงยืดความยาว
พารามิเตอร์ทางเทคนิค:
| HYX-7185-4 | Hyx-520 | ||
| 1 | วัสดุที่เหมาะสม | PP, PS, PET, PVC, PLA ฯลฯ | |
| 2 | ความกว้างของวัสดุ | 450-740 มม. | |
| 3 | ความหนาของวัสดุ | 0.15-2 มม. | |
| 4 | สูงสุด พื้นที่ขึ้นรูป | 710 × 850 มม. | 710 × 520 มม. |
| 5 | นาที. พื้นที่ขึ้นรูป | 420 × 300 มม. | |
| 6 | สูงสุด พื้นที่ตัด | 690 × 830 มม. | 690 × 500 มม. |
| 7 | การขึ้นรูปและการตัดของสถานี | 0-160 มม. | 0-130 มม. |
| 8 | ความลึกของการขึ้นรูปบวก | 120 มม. | |
| 9 | ความลึกของการขึ้นรูปเชิงลบ | 110 มม. | |
| 10 | การสแต็คกลไกจังหวะ | ≤500มม. | |
| 11 | แรงสูงสุดของการปั้น สถานี | 80T (สำหรับใช้กับระบบทำความร้อนแบบตาย)
| 60T (สำหรับใช้กับระบบทำความร้อนแบบตาย) |
| 12 | บังคับสูงสุดของการกดตัด | 38 ตัน | 35 ตัน |
| 13 | ให้คะแนนพลังของเตาทำความร้อน | เตาอบบน 65kW, เตาอบล่าง 65kW | เตาอบบน 45kW, เตาอบล่าง 45kW |
| 14 | วิธีการทำความร้อน | ความร้อนบนและล่าง 3 ส่วน | |
| 15 | การใช้พลังงานจริง | ประมาณ 40 ~ 60kw/h ประมาณ 30 ~ 50kw/h | |
| 16 | แหล่งจ่ายไฟ | AC 380V/50Hz (3 N PE) | |
| 17 | สูงสุด ความเร็วในการผลิต | 20-30 รอบ/นาที | |
| 18 | สูงสุด เส้นผ่านศูนย์กลาง/น้ำหนักม้วน | φ800mm/500kg | φ700mm/300kg |
| 19 | น้ำหนักเครื่องจักร | 12,000 กิโลกรัม | 9,000 กิโลกรัม |
| 20 | มิติ (l*w*h) | 11m × 2.3m × 2.5m | 9m × 2.3m × 2.5m |
| วิธีการระบายความร้อน | แม่พิมพ์ถูกทำให้เย็นลงด้วยน้ำไหลเวียน | ||
| คำขอทางอากาศ | ปริมาณอากาศ≥3.5m3/นาที, ความดันอากาศ 0.6 ~ 0.8mpa | ||
| รายการการกำหนดค่าหลัก | |||
| เลขที่ | ส่วนประกอบอิเล็กทรอนิกส์หลัก | แบรนด์ | |
| 1 | ระบบควบคุม | สามเหลี่ยมปากแม่น้ำไต้หวัน | |
| 2 | โมดูล PLC | สามเหลี่ยมปากแม่น้ำไต้หวัน | |
| 3 | หน้าจอสัมผัส | หน้าจอสัมผัส HD Delta 12 นิ้ว | หน้าจอสัมผัส HD Delta 10 นิ้ว |
| 4 | ระบบควบคุมอุณหภูมิ | เดลต้า (การควบคุมอุณหภูมิอัจฉริยะ) | |
| 5 | รีเลย์กลาง | ชไนเดอร์ | |
| 6 | คอนแทคเล | ชไนเดอร์ | |
| 7 | สวิตช์อากาศ | Delixi | |
| 8 | Servo Motor | เดลต้า (บน: 5.5kW, ต่ำกว่า: 5.5kW) | เดลต้า (บน: 3kw, ล่าง: 3kw) |
| 9 | เซอร์โวมอเตอร์สถานีตัด | เดลต้า (บน: 7.5kW, ต่ำกว่า: 5.5kW) | เดลต้า (บน: 4.5kW, ต่ำกว่า: 3KW) |
| 10 | Servo Motor | เดลต้า (บน: 7.5kW, ต่ำกว่า: 7.5kW) | เดลต้า (บน: 4.5kW, ต่ำกว่า: 4.5kW) |
| 11 | แผ่นส่งเซอร์โวมอเตอร์ | เดลต้า 5.5kW | เดลต้า 3kw |
| 12 | ซ้อนเซอร์โวมอเตอร์ | เดลต้า 2kw พร้อมเบรก | |
| 13 | ตู้ควบคุม | เซี่ยงไฮ้ตองคี | |
| 14 | สวิตช์โฟโตอิเล็กทริก | เกาหลี fotek | |
| 15 | ม่านแสงนิรภัย | Shanghai Pu Bang | |
| 16 | การสลับแหล่งจ่ายไฟ | สามเหลี่ยมปากแม่น้ำไต้หวัน | |
| 17 | การก่ออิฐเครื่องทำความร้อน | การร่วมทุนนำเข้าลวดทำความร้อนที่มีฉนวนกันความร้อนฝ้ายภายใน, หม้อน้ำเซรามิกอินฟราเรด 600W | |
| 18 | ปั๊มสูญญากาศ | Elmo Rietschle V-VC100 | |
| 19 | วาล์วบวก | การตอบสนองของญี่ปุ่น SMC SMC ความเร็วสูงเป็นพิเศษวาล์วไหลขนาดใหญ่มีขนาดเส้นผ่าศูนย์กลาง 1.5 นิ้ว | |
| 20 | ระบบทำความเย็น | คอมเพรสเซอร์ Japan Daikin 6p | |
| 21 | การแบก | ญี่ปุ่น NSK | |
| 22 | คู่มือเชิงเส้น | ไต้หวัน Hiwin | |
| 23 | วาล์วบูสเตอร์ไฮดรอลิก | CKD ญี่ปุ่น | |
| 24 | กระบอกสูบ | ไต้หวัน Airtac | |
| 25 | วาล์วแม่เหล็กไฟฟ้า | ญี่ปุ่น CKD/SMC ไต้หวัน Mindman/Shako | |
| 26 | ค่าสูญญากาศ | ไต้หวัน Mindman | |
| 27 | แทร็กโซ่ | อัลลอยอลูมิเนียมเกรดการบิน | |
| 28 | F.R.L | Japan CKD หรือ SMC | |
| 29 | ระบบให้อาหาร | อุปกรณ์ให้อาหารเครื่องจักรกลอัตโนมัติสองแถบเพื่อลดความเข้มของแรงงานของคนงาน 500 กิโลกรัม | |
| 30 | แผ่นโลหะ | การรักษาสี | |
| 31 | โซ่สองแถว | ไต้หวัน KMC (การรักษาความคมชัดจากโรงงานช่วยลดการเกิดผงพลาสติก) | |
ii. คำอธิบายทางเทคนิคของอุปกรณ์
A. อุปกรณ์ขึ้นรูปประกอบด้วยกรอบโครงสร้างหลักระบบการขึ้นรูปแรงดันบวกและลบระบบควบคุมอุณหภูมิระบบสูญญากาศ
ระบบทำความร้อนระบบควบคุมอากาศระบบควบคุมไฟฟ้าและ PLC ระบบการเจาะการสลายตัวของผลิตภัณฑ์สแต็กและระบบย้อนกลับอัตโนมัติและระบบ
ส่วนประกอบโครงสร้างอื่น ๆ
B. The main body of the equipment: It is made by welding and welding steel structural sections such as square and channel steel, which are used for assembly heating, die forming, die cutting and auxiliary devices. The overall steel structure frame is guided by
การบำรุงรักษาและรากฐานกระบวนการอื่น ๆ เพื่อให้แน่ใจว่าอุปกรณ์ที่เคลื่อนย้ายได้การส่งและเปลี่ยนการเคลื่อนไหวและแรงมีความแข็งแรงและความแข็งแกร่งเพียงพอ พื้นผิวโลหะทั้งหมดได้รับการรักษาด้วยการรักษาด้วยการต่อต้านความทนทานและชั้นล่างจะพ่นด้วยสีต่อต้านความทนทาน ชิ้นส่วนทั่วไปและมาตรฐานถูกนำมาใช้ในโครงสร้างเพื่ออำนวยความสะดวกในการบำรุงรักษาในภายหลังและเปลี่ยนทุกส่วน

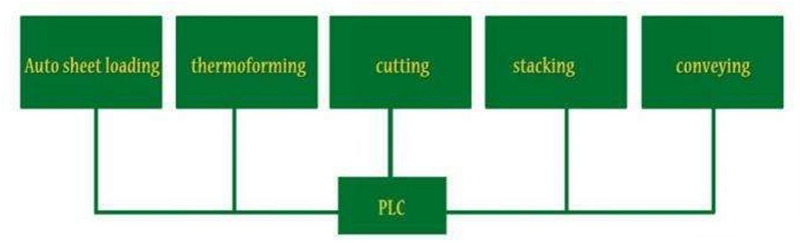

ⅲ. ระบบควบคุมไฟฟ้าและ PLC/สิ่งอำนวยความสะดวกด้านความปลอดภัย
ระบบควบคุมไฟฟ้าถูกควบคุมโดยโมดูล PLC แบบรวม จอแสดงผลแบบสัมผัสอุตสาหกรรมใช้เป็น HMI (อินเทอร์เฟซเครื่องจักรของมนุษย์) และ
ใช้อินเทอร์เฟซจีน เครื่องมีปุ่มสำหรับการทำงานและการตั้งค่าและการปรับเปลี่ยนพารามิเตอร์กระบวนการทั้งหมดทำให้อุปกรณ์ใช้งานง่ายและบำรุงรักษา
วิธีการทำงานของเครื่องทั้งหมดถูกแบ่งออกเป็นคู่มือ/อัตโนมัติฟังก์ชั่นการตั้งค่าทั้งหมดทำงานบนหน้าจอสัมผัส หลังจากผู้ประกอบการวางวัสดุให้กดอุปกรณ์เริ่มต้นอัตโนมัติเพื่อดำเนินการตามกระบวนการทั้งหมดของกระบวนการขึ้นรูปจนกว่าการประมวลผลวัสดุและการผลิตในไซโลจะเสร็จสมบูรณ์ คู่มือส่วนใหญ่จะใช้สำหรับการเปลี่ยนแม่พิมพ์หรือการควบคุมตัวอย่าง
ระบบมีการติดตั้งมาตรการป้องกันหลายครั้งและการกระทำแต่ละอย่างที่อาจชนกันนั้นมีการป้องกันการเชื่อมต่อกันและการควบคุมวงปิด
การออกแบบตราประทับป้องกันประตูนิรภัยโดยใช้การเปิดหัวเข็มขัดด้วยตนเองล็อคด้วยตนเองการติดตั้งตะแกรงความปลอดภัยที่ติดตั้งในประตูป้องกันเพื่อปรับปรุงปัจจัยด้านความปลอดภัยของอุปกรณ์และให้ความมั่นใจกับความปลอดภัยของบุคลากรและทรัพย์สิน
ตู้กระจายสินค้ามีวงจรป้องกันรวมถึงกระแสไฟฟ้าเกินแรงดันไฟฟ้าเกินแรงดันไฟฟ้าต่ำลัดวงจรและการป้องกันการโอเวอร์โหลด องค์ประกอบความร้อนได้รับการปกป้องด้วยฟิวส์ สำหรับปัญหาด้านความปลอดภัยที่อาจก่อให้เกิดอันตรายต่อระบบหรือชิ้นงานมีสัญญาณเตือนหรือข้อสังเกต พื้นที่ 10% สงวนไว้ในกล่องควบคุมสำหรับการเปลี่ยนแปลงในอนาคต ตู้ไฟฟ้าติดตั้งตัวกรองและพัดลมระบายความร้อนแบบป้องกัน
สายเคเบิลและสายไฟที่ไม่สามารถถอดออกได้ทั้งหมดนอกกล่องจ่ายไฟจะถูกซ่อนอยู่ในช่องสายเคเบิลเพื่อเปิดและซ่อมแซมได้ง่าย หากเป็นไปไม่ได้ให้ใช้ท่อเพื่อแก้ไข

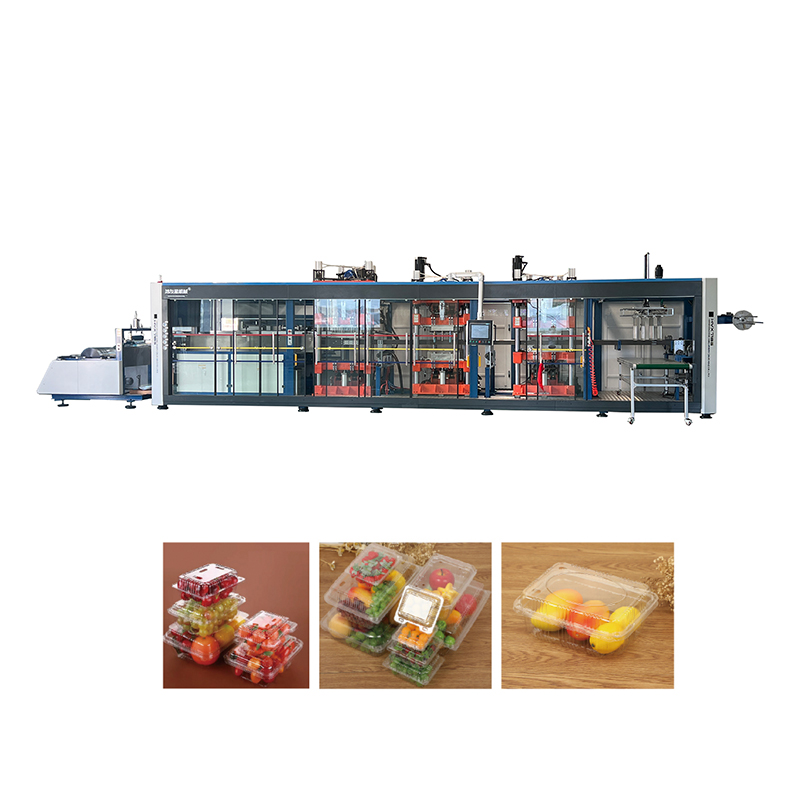

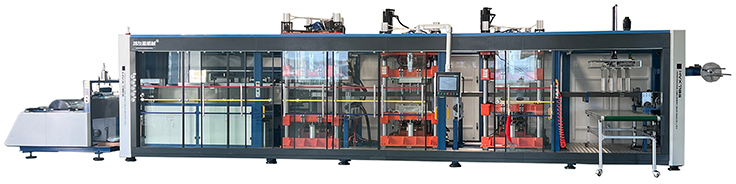

HYX-7185 ความดันเทอร์โมฟอร์มสี่สถานีบวกแบบอัตโนมัติและเชิงลบอย่างเต็มที่ เป็นผลิตภัณฑ์ที่สร้างขึ้นอย่างระมัดระวังโดยการรวมเทคโนโลยีขั้นสูงและประสบการณ์การผลิตมานานหลายปี เครื่องนี้เหมาะสำหรับ PP, PS, PET, PVC, PLA และวัสดุอื่น ๆ และสามารถตอบสนองความต้องการการขึ้นรูปของอุตสาหกรรมที่แตกต่างกันได้อย่างง่ายดาย
คุณสมบัติหลัก:
การปรับตัวของวัสดุที่กว้าง: เครื่องสามารถจัดการวัสดุที่หลากหลายด้วยความกว้าง 450-750 มม. และความหนา 0.15-2.5 มม. ตรงตามข้อกำหนดของวัสดุในสถานการณ์การผลิตที่แตกต่างกัน
พื้นที่ปั้นขนาดใหญ่: พื้นที่ปั้นสูงสุดถึง 710
การตัดที่มีความแม่นยำสูง: พื้นที่ตัดสูงสุดคือ 690 x 830 มม. และแรงตัดสูงสุด 80T (ใช้กับระบบทำความร้อนเชื้อรา) ทำให้มั่นใจได้ว่าขอบผลิตภัณฑ์ที่ราบรื่นและความแม่นยำสูง
เทคโนโลยีการสร้างแรงดันบวกและลบ: เครื่องใช้เทคโนโลยีการสร้างแรงดันบวกและลบด้วยความดันเชิงบวกที่สร้างความลึก 140 มม. และความดันเชิงลบที่มีความลึก 150 มม. ซึ่งสามารถตอบสนองความต้องการการขึ้นรูปของผลิตภัณฑ์ที่มีรูปทรงซับซ้อน
กลไกการซ้อนที่มีประสิทธิภาพ: จังหวะของกลไกการซ้อนสามารถเข้าถึง≤500มม. ซึ่งอำนวยความสะดวกในการซ้อนและการจัดการผลิตภัณฑ์และปรับปรุงประสิทธิภาพการผลิต
การประหยัดพลังงานและการป้องกันสิ่งแวดล้อม: การใช้วิธีการทำความร้อนแบบสามขั้นตอนบนและล่างการใช้พลังงานจริงเพียง 40-60kW/h ซึ่งลดต้นทุนการผลิตอย่างมาก
การผลิตความเร็วสูง: ความเร็วในการผลิตสูงสุดสามารถถึง 20-30 ครั้ง/นาทีซึ่งเป็นการปรับปรุงประสิทธิภาพการผลิตอย่างมาก
การออกแบบขนาดใหญ่: ขนาดโดยรวมของเครื่องคือ 14m x 2.3m x 2.5 ม. และน้ำหนักถึง 22T ทำให้มั่นใจได้ถึงความเสถียรและความทนทานของเครื่อง
พารามิเตอร์ทางเทคนิค:
Power Rated: ทั้งเครื่องคือ 160kW เตาทำความร้อนแบ่งออกเป็นส่วนบนและส่วนล่างแต่ละชิ้น 72kW
แหล่งจ่ายไฟ: AC380V/50Hz (3 N PE)
วิธีการระบายความร้อน: แม่พิมพ์จะถูกทำให้เย็นลงโดยการหมุนเวียนน้ำเพื่อให้แน่ใจว่าความเสถียรของกระบวนการขึ้นรูปและคุณภาพของผลิตภัณฑ์
ข้อกำหนดความดันอากาศ: การจ่ายอากาศ≥3.5m³/นาที, ความดันอากาศ 0.6 ~ 0.8MPa เพื่อให้แน่ใจว่าการทำงานของเครื่องปกติ
พื้นที่แอปพลิเคชัน:
HYX-7185 ความดันบวกและลบแบบอัตโนมัติอย่างเต็มที่เครื่องเทอร์โมฟอร์มมิ่งสี่สถานีถูกนำมาใช้กันอย่างแพร่หลายในบรรจุภัณฑ์อาหารอุปกรณ์การแพทย์ผลิตภัณฑ์อิเล็กทรอนิกส์ชิ้นส่วนรถยนต์และอุตสาหกรรมอื่น ๆ เป็นเครื่องมือสำคัญสำหรับหลาย ๆ บริษัท ในการบรรลุการผลิตแบบอัตโนมัติและมีประสิทธิภาพ
